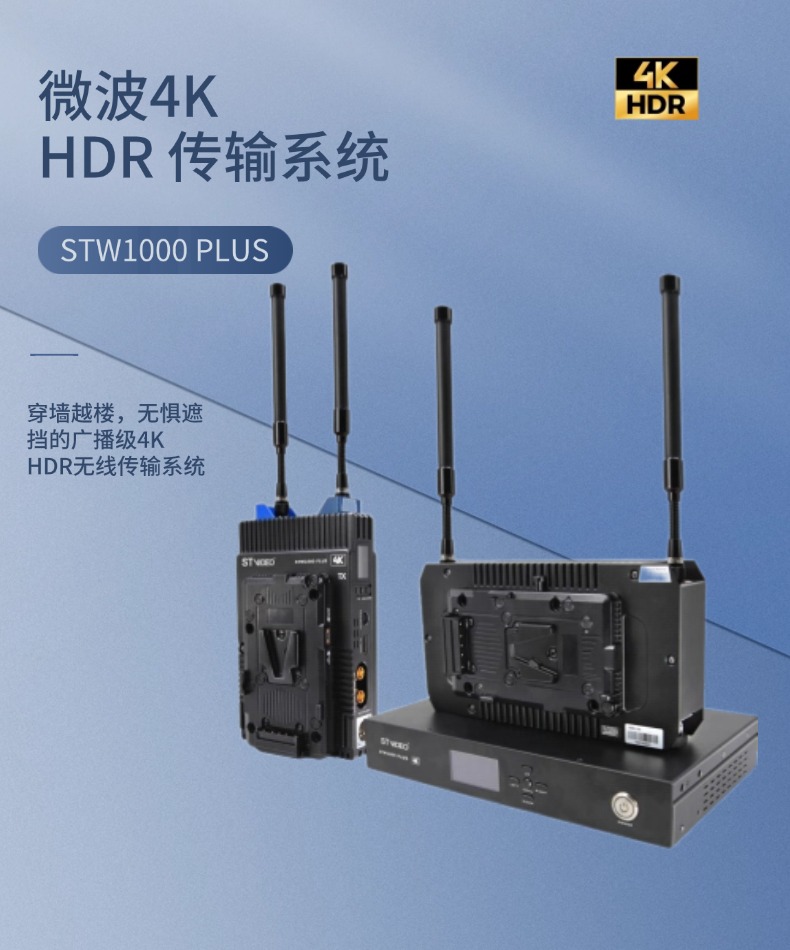

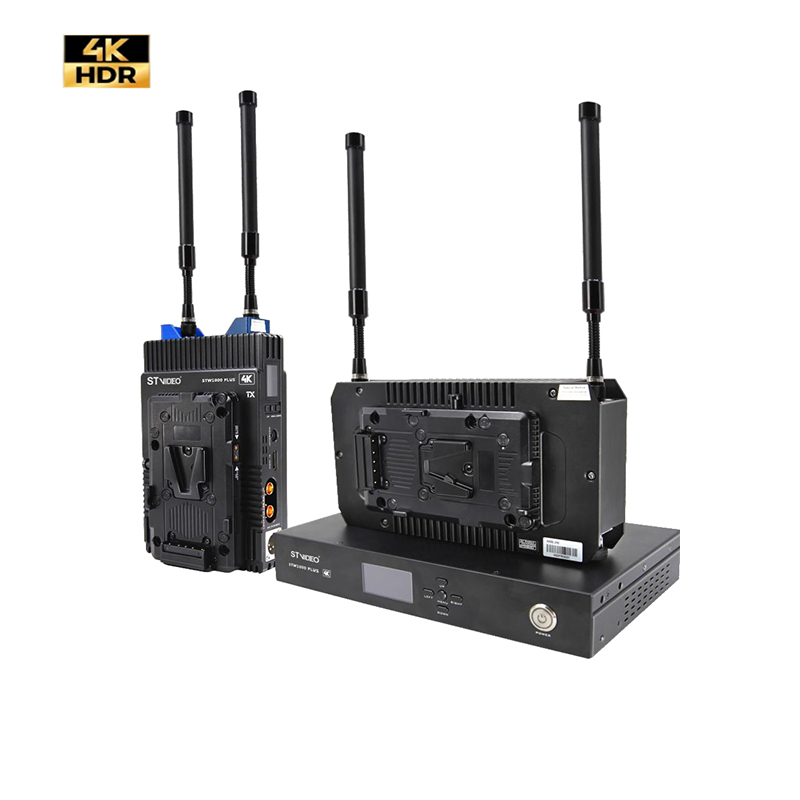

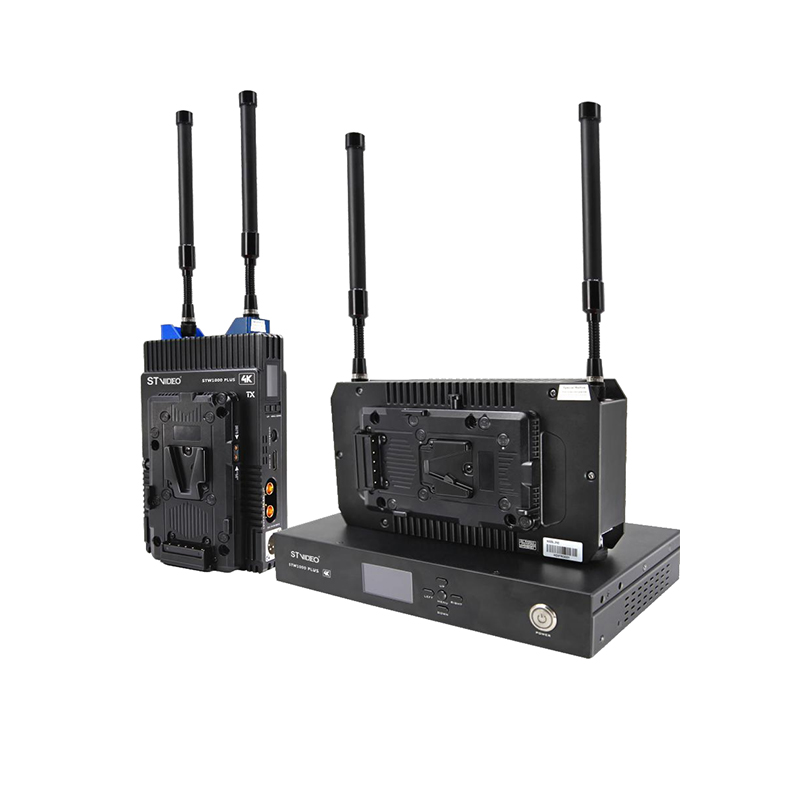

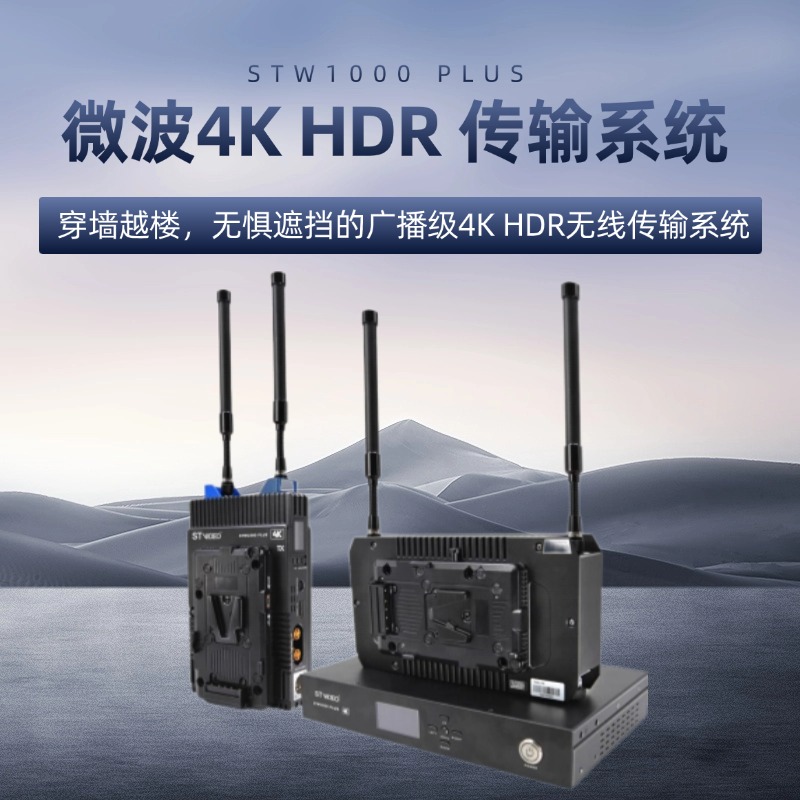

STW1000 PLUS微波4K传输系统

 提示：点击图片可以放大




　    采用新的H.265/HEVC视频编码标准

　　

　    超强的穿透性，传输距离可达1200米（30Mbps）

　　

　    广电级4KHDR,支持4:2:2 10Bit的采样率，最高支持4096x2160/60Hz分辨率

　　

　    支持HDMI和12G-SDI信号输入输出，12G-SDI环出

　　

　    超低延时70ms

　　

　    支持SDI时码传输

　　

　    支持Tally信号传输，全双工语音对讲功能

　　

　    支持RS232/422标准协议的数据透传


项目发射机 TX接收机 RX
天线方式2T2R
工作频率1420~1530MHz
输出功率2W（33dBm）
传输距离1200米（30Mbps）
分辨率SDI分辨率：4096×2160 23.98/24/25/29.97/30/50/59.94/60Hz 3840×2160 23.98/24/25/29.97/30/50/59.94/60Hz 1080P 60/59.94/50Hz（A&B） 1080I 60/59.94/50Hz 1080P 30/29.97/25/24/23.98Hz 1080PsF 29.97/25/24/23.98Hz 720P 60/59.94/50HzHDMI分辨率：4096×2160 23.98/24/25/29.97/30/50/59.94/60Hz 3840×2160 23.98/24/25/29.97/30/50/59.94/60Hz 1080P 60/59.94/50/30/29.97/25/24/23.98Hz 1080I 60/59.94/50Hz 720P 60/59.94/50Hz
产品接口HDMI输入，12G-SD输入，12G-SDI环出，语音通话接口， 网口， RS232/422，Tally输出，电源输入，天线接口，显示屏HDMI输出，12G-SD输出×2，语音通话接口，网口，RS232/422， Tally输入，电源输入，天线接口，显示屏，航插头
工作电压DC 9V~36VDC 9V~36V
温度-10℃~55℃； 湿度小于或等于95%（无凝结）-10℃~55℃； 湿度小于或等于95%（无凝结）
产品尺寸117(L)x46(W)x192(H)mm260(L)x42(W)x160.3(H)mm
